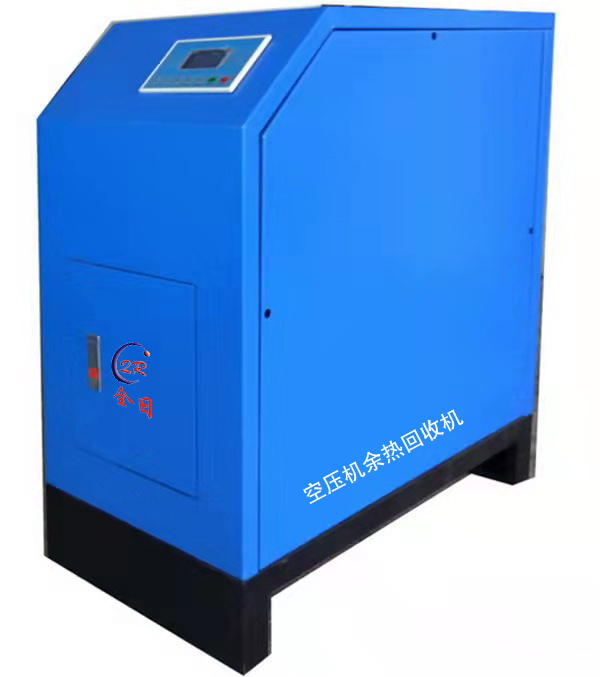

空压机余热回收利用机组 20HP--200HP 空压机余热回收利用机组 20HP--200HP 空压机余热回收机 空压机余热回收机:是一款新型高效的余热利用设备,就是对离心式/无油式/螺杆式空压机工作时产生的热量进行回收利用,回收方式通过油回收为主,气回收为辅。 空压机余热回收机的工作流程如下: 空气通过进气过滤器将大气中的灰尘或杂质滤除后,由进气控制阀进入压缩机主机,在压缩过程中与喷入的冷却润滑油混合,经压缩后的混合气体从压缩腔排入油气分离罐,从而分别得到高温高压的油、气。由于机器工作温度的要求,这些高温高压的油、气必须送入各自的冷却系统,其中压缩空气经冷却器冷却后,最后送入使用系统;而高温高压的润滑油经冷却器冷却后,返回油路进入下一轮循环,在其长期连续的运行过程中,根据能量守恒原理把电能转换为机械热能,余热回收机就是将该部分的热能回收利用,为企业生活热水、工业热水、空调热水,清洗池加热,工业烘干,冬季取暖等提供方便。使企业消减大量的热水使用成本,成为企业利润增长点之一。 空压机余热回收机的优势 零运营成本 不烧油、不烧煤、不耗电,完全利用空压机余热,只要空压机运行,无需任何额外能耗,就能生产热水. 安全可靠 采用专门设计的低阻力换热器,系统对油路的阻力几乎没有增加,安装余热回收机后空压机控制系统不变,余热回收机开停,对原空压机系统无影响,原空压机系统都可以照常运行。 改善空压机的运行状况 空压机运行温度降低,可以解决空压机夏天超温停机的通病,减少机器故障,延长机器寿命,降低维修成本。增大了机油、机油格、油气分离器更换时限,相应延长了设备的更换期限。 节约电量 螺杆式空压机是风冷式压缩机,装了余热回收机后相当于在风冷的前面多加了一道水冷系统,这样油温和排气温度降低了,散热风扇就会自动停止工作,从而达到节约排气扇的用电量。 智能化设计 余热回收机产热水温度在50-80度之间,全自动运行,水温水位智能化控制,无需专人管理。 安全环保 节能省电、安全卫生、使用方便。符合环保要求 用途广泛 工厂职员生活用水供应,工业生产上热水供应,锅炉预热,车间供暖等。
螺杆式空压机余热回收利用产热水量效益计算 空压机余热回收利用可吸收空压机功率的70%之热能, 利用一台50HP(37KW)螺杆式空压机负荷工作12小时/日,设温55℃为例计算, 可利用热量功率:37KW×70%= 26KW, 每小时可产热量:26KW×1H×864千卡/度=22464千卡; 每小时可产55-60℃热水量:22464千卡÷(1千卡/Kg*℃×35℃)=642Kg(时产热水量) 日工作12小时可产55-60℃热水量:642Kg/H ×12H=7704 Kg(日产热水量) 结合以上计算:7704 Kg×(55℃-20℃)÷864千卡×365天=113880KW(年电耗费) 结论:每天可节约电耗费312元,每年可节约电费113880.00元。 注: 1、 热量Q(千卡)=质量M(Kg)×比热C(千卡/ Kg*℃) ×温升T(℃); 2、 1度电按1.00元计,可产热量:864千卡,即1KW×H=864千卡。 |
